Blast-PRO型冲击测试仪

全面满足爆破行业资质申请

行业内高测量精度水平

◆ 自带锂电池,现场无需外接电源

◆ 内置IEPE模块,现场接线方便

◆ 全并行独立通道,可配接不同类型传感器

用户口中简便好用的冲击测试仪

仪器三年质保、多重技术支持 承诺软、硬件免费升级


  • SHOW TIME
  • 参数|规范
  • 产品配置
  • 操作示意
  • 相关问答

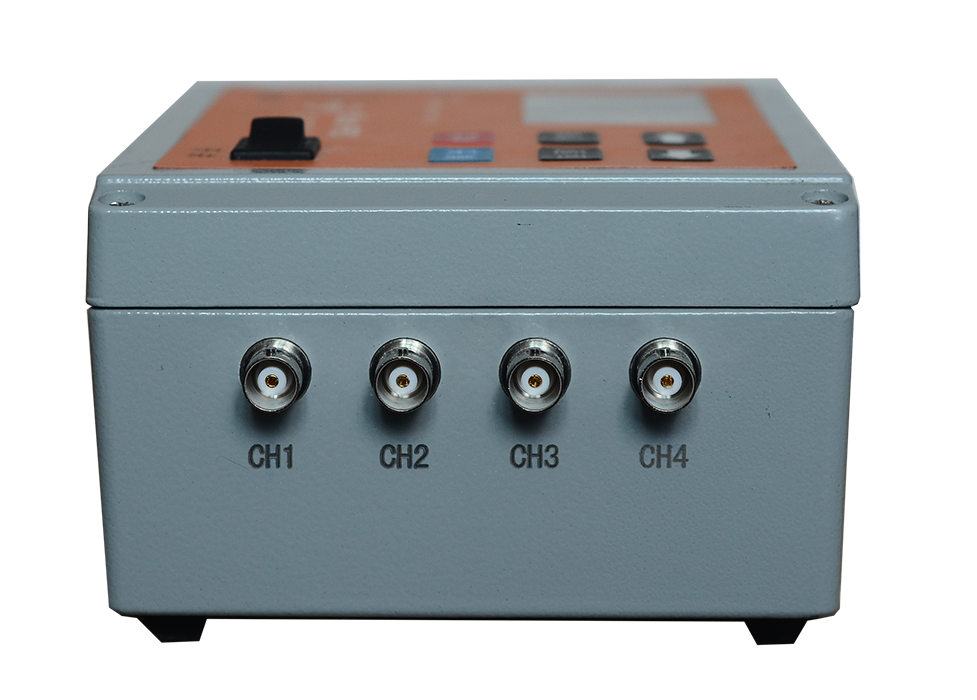

【通 道 数】

4通道

【采集方式】

全并行同步采集;

【动态范围】

100dB;

【输入阻抗】

1MΩ/20pF;

【量    程】

±0.1V,±1V,±10V;

【采样速率】

4MHz;

【测量频率】

>500KHz;

【输出接口】

AC/DC及RS232C

【工作温度】

-10℃-60℃;

【触发延时】

负延时触发;

【显示方式】

采用定制大屏幕LCD显示

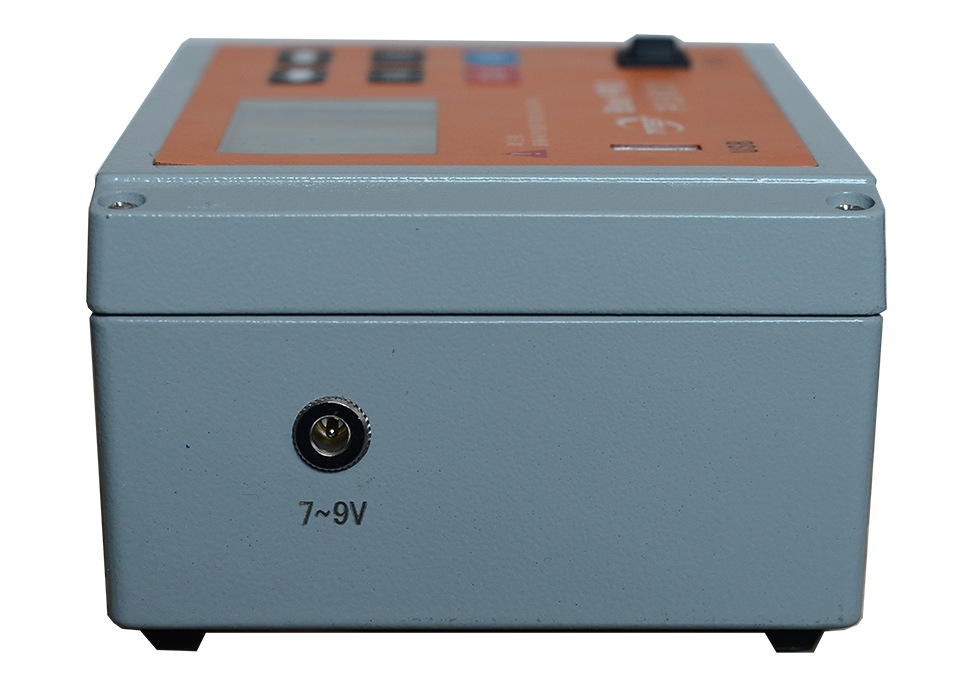

【供电方式】

内置锂电池,工作时间≥10小时,具有电量指示;

【尺寸重量】

200×130×75mm;1.5公斤, 标配专用仪器箱;

【防护等级】

IP52(防大颗粒灰尘进入,防水淋溅);

【输入方式】

电压输入/ICP型输入可选;

【测量范围】

冲击波压强0.5、1、5、10、50、100MPa(多种量程可选);

【记录长度】

最大长度80ms,多档可调;

【传 感 器】

压电型/压阻型(国产/进口可选)

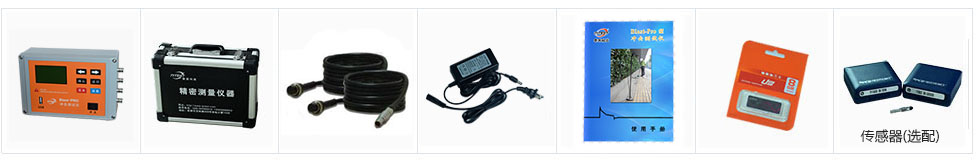

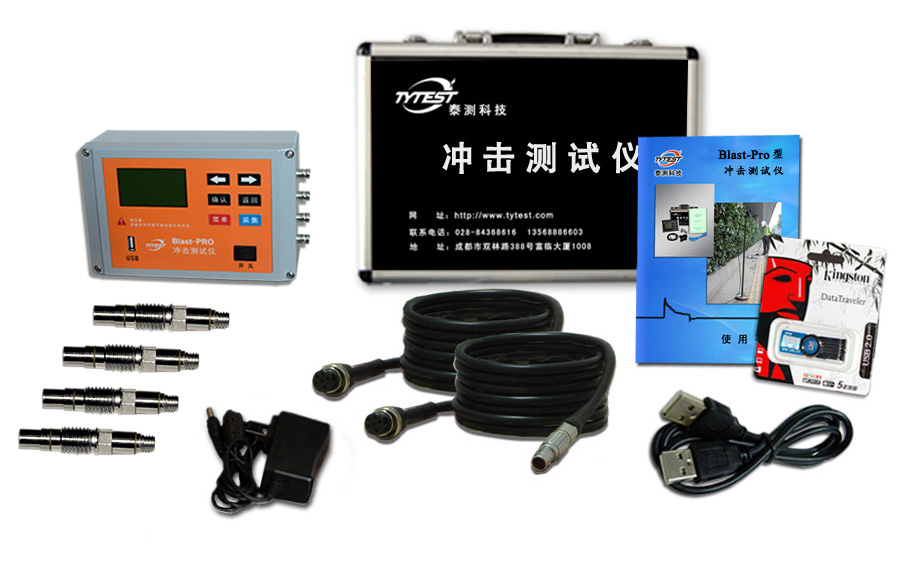

配置清单:(大小以实物为准)


冲击测试仪 1 台
仪 器 箱 1 个
联接线缆 1 套
充 电 器 1 个
说 明 书 1 本
U     盘 1 个
传 感 器(选配) 国产/进口

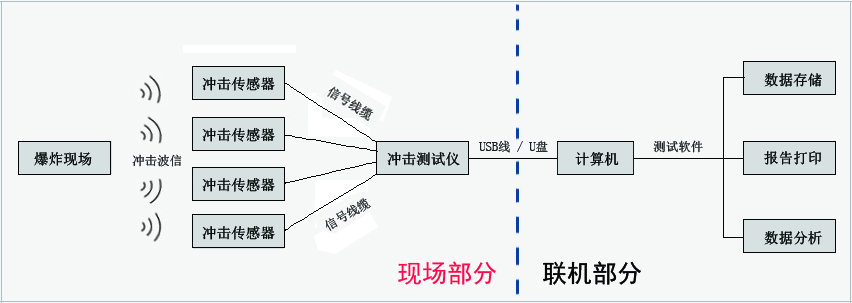

blast-pro冲击测试仪操作示意图

1、10K,50K的采样率能做爆炸冲击测试够么?
答案是否定的,肯定不够。从爆炸冲击波的特性来看,爆炸冲击波是在爆炸效应作用下,产生的瞬间高频的压力能量,通常它的持续时间以微秒计,波速达到超音速,所以,通常在做爆炸冲击测试时,都会选用上升时间小于2μs,频响至少大于150KHz(部份试验要求频响大于400KHz),因此,按工程数据采集对数据还原的要求(采样率为信号频率的10-20倍),对应需要采样速度至少要达到4MHz,所以,如果宣称10K或50K的采样速率可以进行爆炸冲击的测试,显然是不科学严谨的,是不负责任的。

2、 分布式采集网络有何优势?
所谓分布式采集网络,就是对一个多点多通道的测量,分解为多个分散的测量点,每个点仅需1~4个通道,完成大型化多通道的测量。利用分布式的网络,针对多通道的现场应用,具有如下优势:第一,现场布置优势极大,原来使用多通道时,需要大量的线缆,各种长度,线缆布置需要大量的时间,同时为保证线缆的可靠性,还需要反复的测试,一个试验,往往需要很长的准备时间和大量的人力。改用分布式网络,每条线缆仅需3-10米,布点灵活,有坏即换,可作大量备用,直接更换,省时省力,现场准备时间和人力占用可缩短数倍。第二,现场更易防护,使用多通道时,仪器需要较大的安全掩体作为防护,如遇野外条件,显然较难实施,费时费力,而采用分布式网络,每台仪器仅需挖个座机电话大小的坑,上面盖个2cm厚的钢板即可,非常便捷,线缆如果出现炸断的情况,直接更换即可。

3、 24位平台有何实用性?
A/D精度是采集记录仪的核心指标之一,它决定了系统最终的读数精度和最大最小测量范围;常见的A/D有12Bit,16Bit,24Bit等,对应的读数精度约为千分之一,万分之三和十万分之三;举例来说,若最大测量值都是100MPa,在不切换量程的情况下,12Bit的A/D读数精度约为0.1MPa,若信号小于该值,可能出现测不到信号的情况;16Bit的A/D读数精度约为0.03MPa,而24Bit的A/D读数精度约为0.003MPa。由此可见,如果以信号至少达到10%的读数精度为指标,在不切换量程的情况下,12Bit的A/D可测量范围为10~100MPa,16Bit的A/D可测量范围为0.3~100MPa,而24Bit的A/D可测量范围为0.03~100MPa,更高精度的A/D带来更大的测量范围和宽容度,提高对爆炸这种瞬态信号测试的成功率和准确度。

4、 工作模式有何优势?

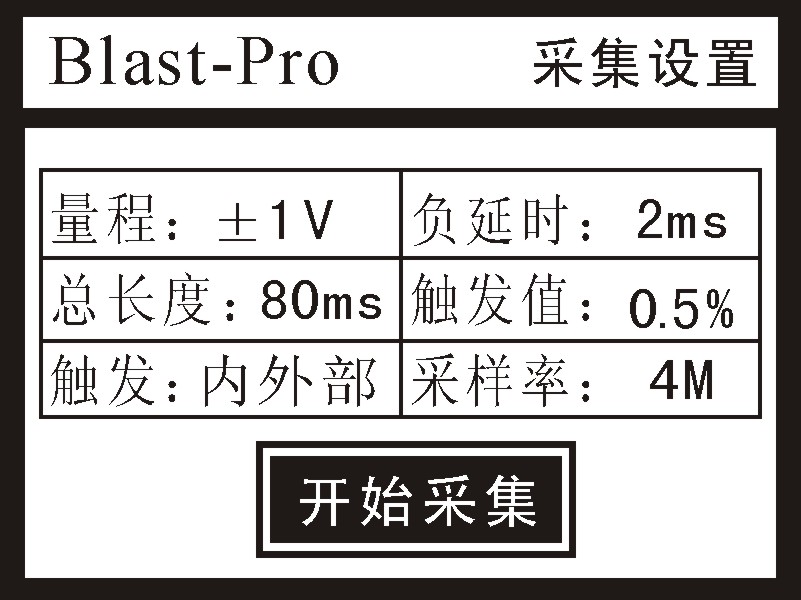

仪器的工作模式对用户的使用体验有很大的影响。作为一项专业工具,越方便易用则具备更高的工作效率。Blast-Pro型冲击测试仪具备联机采集和脱机独立采集两种工作模式。实际应用中,如果是实验室环境,可将仪器接到计算机上,软件控制采集,并实时显示波形,这时,仪器就像是用一台数字示波器;如果是在野外环境,仪器采用内部电池供电,用户可直接在仪器面板上设置调整采集参数,仪器可无人值守,自动触发记录数据,并存于固态存储器中,用户仅需在现场或回到办公室使用U盘或计算机回收数据即可。

5、 传感器能通用么?
仪器支持电压、ICP两种方式输入,兼容国内外主流的传感器,特别在使用美国PCB公司的进口高频压力传感器时,可采用仪器内部的ICP输入方式,由仪器内置的恒流源供电,免除了外置的ICP模块,既省去了大量的费用,同时可以减少2个接线点,有效提高测试的可靠性,可控性。同时,用户在采用国产或进口的ICP型、电荷型、电压型传感器时,均可直接配接,仪器内置量纲系统,方便用户量纲还原。

6、 后期费用贵不贵?
相对进口设备动辄上千元的线缆费用,相对某些厂商高额的维修费用,采用Blast-Pro型冲击测试仪,具有很低的后期费用。一般情况下,我们都针对用户的需要免费配接10米以内的线缆,如用户有特殊要求,可按通道数的2倍或2.5倍配置。后续用户如有线缆的增购,费用也仅为每条几十元,同时,我们可以为用户代购线缆接插件和做线的工具,用户也可以自己制做线缆。维修费用方面,我公司一直坚持为用户成本性维修,维修成本低于200元时,免收取维修费。
