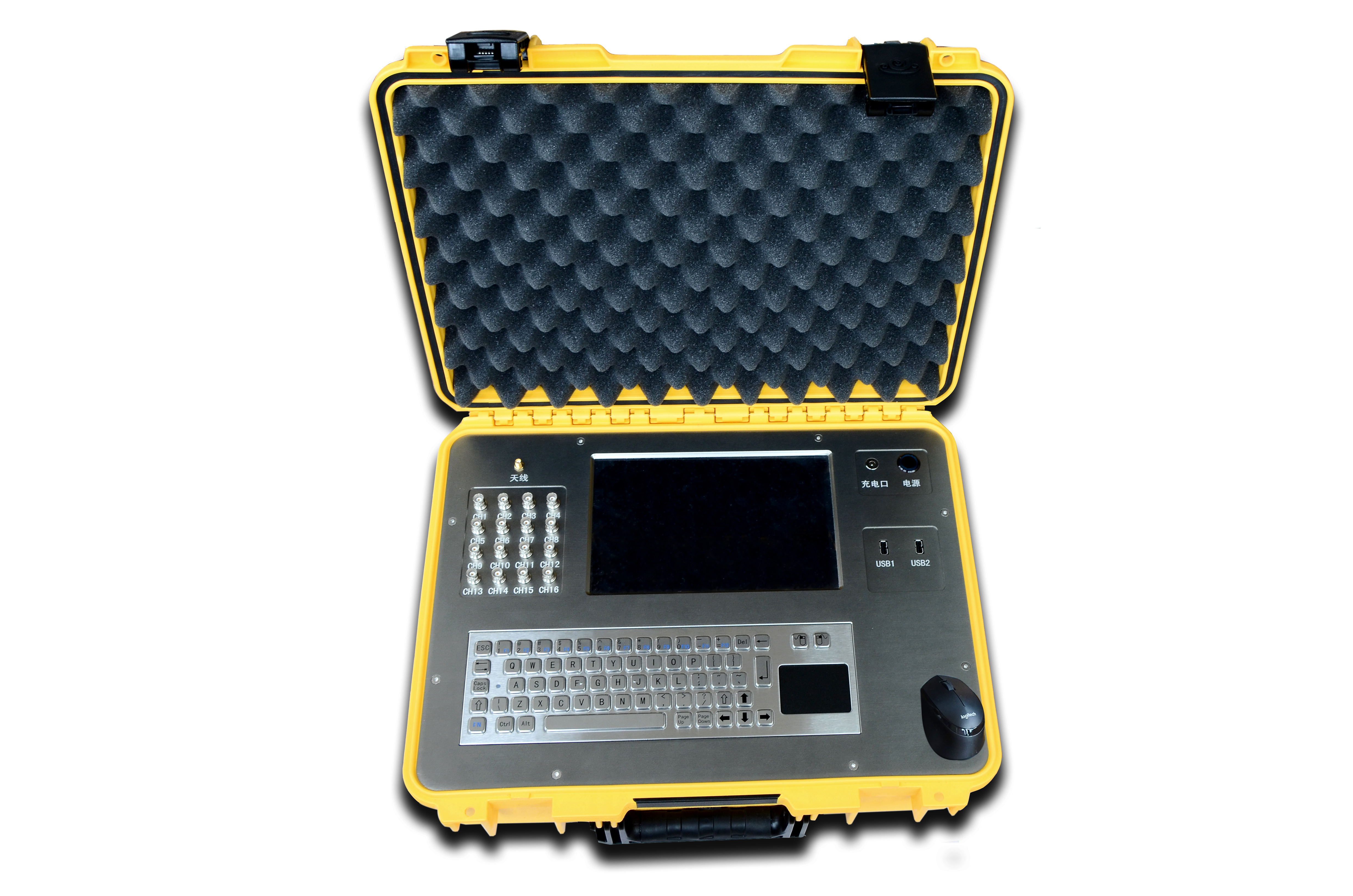

Blast-YBS型超动态应变测试系统

全面满足爆破行业资质申请

行业内最高测量精度水平

用户口中最简便好用的超动态应变测试系统

仪器三年质保、多重技术支持 唯一承诺软、硬件免费升级


  • SHOW TIME
  • 技术参数
  • 产品配置
  • 操作示意
  • 相关问答
▉  产品简介

    Blast-YBS型集成式超动态应变测试系统是我公司2013自主研发生产的一款多功能动态信号采集分析系统。该系统集:电压、振动、冲击、应力应变等多种常用的动态测试功能,能对瞬态或稳态的结构响应,弹性变性,模态振形,工程力学等研究提供准确可靠的原始数据,助力教学、科研及生产工艺优化等高技术工作。产品经多家单位选用,广受好评。


▉  产品特点

※ 轻量便携:主机一箱装完,野外实验便于携带;
※ 内置供电:内置300Wh进口锂电池,续航大于10小时;
※ 内置系统:内置I7高性能计算机,正版Win10系统,操作简便;
※ 高性能信号采集:16CH全并行,16Bit,1M Sps,高性能模数转换;
※ 高适配性:支持电压输入、IEPE输、应变输入,适配主流传感器;

※ 专用软件:包含参数设定、传感器设定、波形显示及缩放、数据存储、时域分析、频域分析、报告打印等功能。


【内置工业技术机】

CPU: i7, 256GB SSD固态硬盘可选;

【显 示 器】

10.1寸高亮液晶屏,阳光下清晰可视;

【键    盘】

全金属工业级键盘,按键寿命大于10万次;

【电量指示】

带百分比的电量指示,同时可显示电池电压;

【输出接口】

2个USB接口,可接鼠标、U盘、移动硬盘等;

【采集方式】

全并行同步采集;

【测量通道】

8、16通道可选,并行独立通道;

【工作温度】

-20℃~60℃;

【输入阻抗】

1MΩ/20pF;

【 A /  D 】

16bit;

【采样速率】

20 MHz(0.05μs)/10 MHz(0.1μs)/5 MHz



(0.2μs)/1MHz(1μs)/500KHz(2μs)/250KHz(4μs)/100KHz



(10μs)/50KHz(20μs)多档可调

【动态范围】

70dB;

【量    程】

±1V,±10V;

【信号频带】

DC-5MHz;

【触发方式】

电平触发,外触发,电平及外触发结合;

【触发电平】

0.02%~99%多档可调;

【记录长度】

最大4000ms@10MHz;多档可调;

【触发延时】

最小1ms,最大30ms,多档可调;

【尺寸重量】

16CH,310mm×260mm×130mm;约12公斤;

【防护等级】

IP67(关闭情况下防水);

【测量范围】

根据传感器量程适配;

【输入方式】

电压,IEPE,电桥;内置程控切换;

【IEPE模块】

模块内置;输出:24V,4mA,兼容国产及进口IEPE型(ICP型)



传感器,模块带宽大于1MHz;

【供电方式】

220V市电或内置电池供电,满电工作时间≥12h;

【充电时间】

约4小时;

【整机功耗】

约20W;

【适用桥路电阻】

120Ω~1KΩ

【供桥电压】

2V、4V、6V、10V(电流30mA)

【应变系数】

K=2.00

【电桥平衡范围】

15000με;微调范围:±100με

【平衡方式】

自动平衡,平衡值自动保持

【输入阻抗】

大于100MΩ

【灵 敏 度】

1v/1000με(2V桥压)

【非 线 性】

小于0.1%

【增    益】

20、40、100、200、400、1000;误差 ±0.5%

【稳 定 性】

零点漂移<1μV/℃\0.5%F.S/4小时;灵敏度变化<±0.1%/4小时

【共模抑制比】

大于100dB

【频    响】

DC~2.5MHz(-3dB±1dB)

【低通滤波(Hz)

6档 50k、100k、300k、500k、1M 、F(2.5MHz)

(-3dB±1dB)】


【信 噪 比】

大于50dB

【校 准 值】

1kμε、2kμε、5kμε、10kμε、20kμε(±0.5%)

【输    出】

±10V0-P (电流10mA)

【电    源】

AC220V (±10%)50Hz(±1Hz)

【工作环境】

温度 0~40℃;湿度 30%~90%(不结露)

【外形尺寸(mm)】

420×375×175(宽×深×高)(8通道)

【功    耗】

约 35W

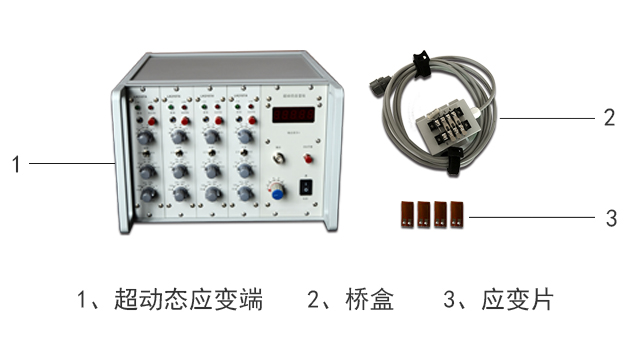

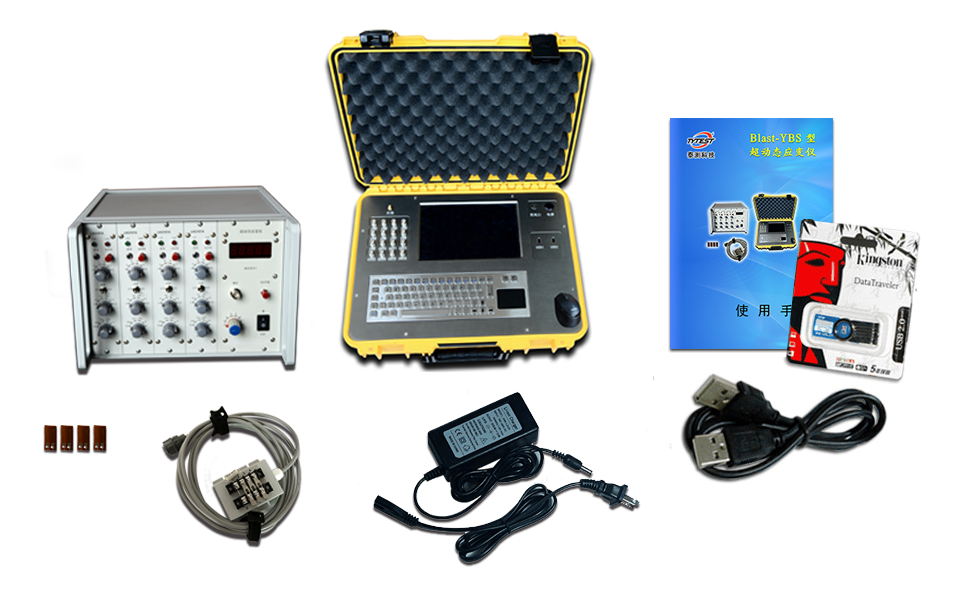

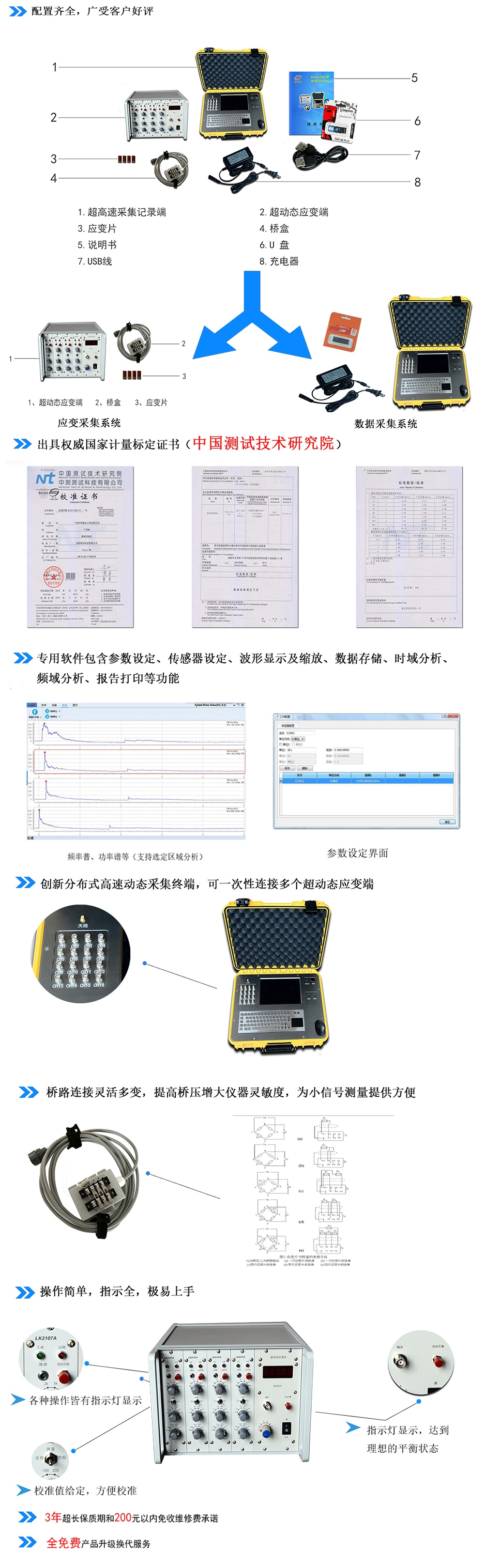

配置清单:(大小以实物为准)

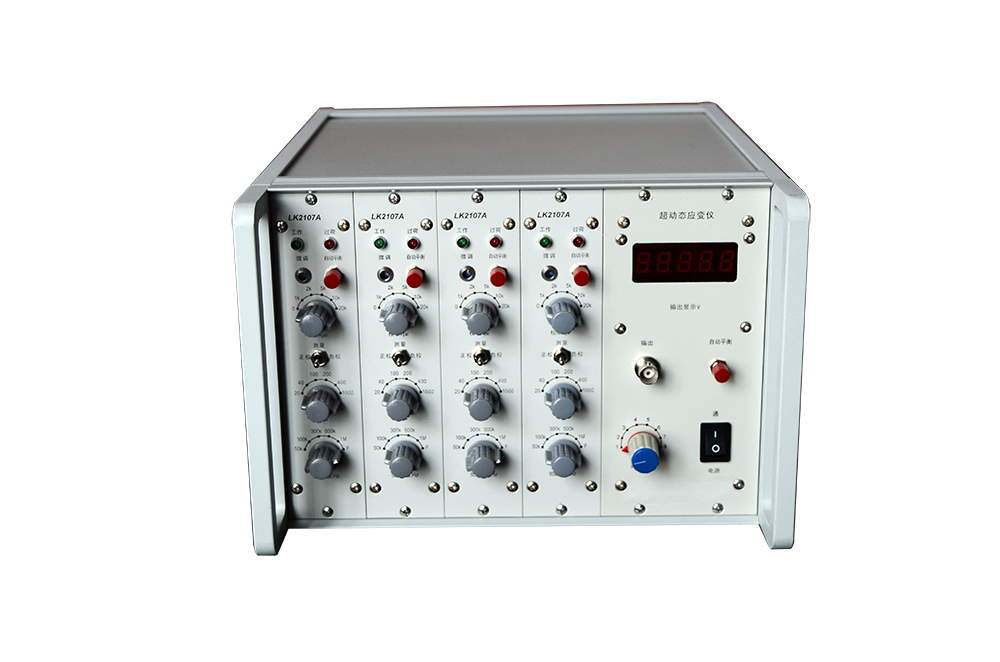

超动态应变仪 1 台
高速动态采集终端 1 台
应变片 200 片
联接线缆 1 套
充 电 器 1 个
说 明 书 1 本
U     盘 1 个


1、噪声干扰,应考虑以下情况

感应干扰:在应变仪附近有大的漏磁设备(如大型电机、变压器、磁饱和稳压器等),感应噪声可能引入测量电路中,可采用下列方法:将应变仪及桥路连接线远离上述设备;被测物完好接地并将应变仪连到相同的地上。

电位干扰:当被测物存在 DC 或 AC 电位时,会出现电位干扰,这种情况下应变仪的良好接地并不是总能带来好的效果,问题的解决可能是将被测物与应变仪连好而实现。

当然,感应干扰和电位干扰很少能用单一的方法解决,往往是试用不同的方法来看看能否取得良好的效果。


2、零点不能平衡

主要表现是电源通道上公用表头有指示,过荷灯总亮。问题可能是出现在输入插头到传感器(应变片)这一端,一是传感器断路或短路;二是传感器到插头之间的连接电缆断路,有条件时换一个好的传感器或桥盒试一试,若仍然不能平衡,问题可能出在仪器本身,请与生产厂家联系。


3、零点漂移大

在零点平衡后,无应变信号而零漂大时,检查传感器和连接线是否绝缘电阻下降,传感器温度补偿较差或桥盒内的固定电阻变质等原因。有条件时换一个好的传感器或桥盒试一试,结果零点仍然大,问题可能出在仪器本身,请与生产厂家联系。


4、电源接通,仪器却不工作

电源接通时,过荷灯或工作灯不亮,指示表也无任何显示,请检查保险丝和电源连接线,若都是好的,请与生产厂家联
